cmm BRIDGE |
u-control

Cmm economica, compatta grazie al suo controllo integrato ad alte prestazioni per il controllo ad alta precisione di piccole e medie parti.
cmm u-control

Controllo integrato con braccetto regolabile supporto monitor e tastiera

particolare benchmark 3

Designe esclusivo mezzo gantry che assicura maggiore rigidità e minore massa inerziale.

  • Controllo integrato con braccetto regolabile supporto monitor e tastiera

  • particolare benchmark 3

    Designe esclusivo mezzo gantry che assicura maggiore rigidità e minore massa inerziale.

CMM bridge | u-control

La struttura aperta della cmm u-control garantisce un eccellente ergonomia. Le sue dimensioni compatte si adattano alle sale di controllo qualità o agli ambienti di produzione.

La U-CONTROL completa con cuscinetti ad aria garantisce una precisione di 2,5 micron. La dotazione standard prevede una sonda touch Renishaw di serie, e può essere fornita con una testina della sonda motorizzata per applicazioni di controllo completamente automatizzate.

La U-CONTROL è la CMM ideale per le piccole officine.

CMM u-control

caratteristiche generali

La CMM U-CONTROL ha un volume di misura di 600mm x 500 mm x 500 mm

Caratteristiche e Vantaggi
  • Piattaforma ultra rigida in lega avanzata
  • Rapida diffusione termica mediante il telaio quando la temperatura cambia
  • La progettazione FEA garantisce un momento d’inerzia e una rigidità ottimale, consentendo forti accelerazioni
  • Base composta da un unico pezzo di granito con inserti del piano filettati M8 in un ampio disegno a scacchiera
  • Cuscinetti ad aria rigidi
  • Controbilanciamento pneumatico asse Z
  • Scale di misurazione con risoluzione di 0,1 micron con elaborazione dinamica del segnale
  • Installazione rapida e ottimizzata grazie alla spedizione monoblocco
  • Ingombro ottimizzati grazie ad un controllo integrato
  • Controllo del movimento completamente digitale con fusione del percorso della sonda per prestazioni ottimali della CMM
  • Riduttori di attrito con isteresi prossima a zero su tutti gli assi
  • Sistema ammortizzante a vibrazione passiva che isola dalle vibrazioni esterne
  • Libero accesso alla zona di misurazione della CMM
  • Velocità massima di posizionamento: 500 mm/sec
  • Accelerazione massima: 1500 mm/sec2
Ambiente
  • Temperatura nominale: 20 °C
  • Intervallo della temperatura consentito: 18 – 22 °C (intervallo esteso 16 – 26 °C)
  • Gradiente di temperatura: 0,5 °C/ora – 2 °C/giorno (intervallo esteso 5 °C/giorno)
  • Intervallo della temperatura di funzionamento: 15 – 35 °C
  • Umidità relativa: 40 – 80% (senza condensa)
  • Vibrazioni accettabili: 30 mm/ sec2 1-10 Hz | 15mm/ sec2 10-20 Hz | 50 mm/ sec2 20-100 Hz
Servizi
  • Alimentazione dell’aria minima: 5 bar (72 PSI)
  • Consumo di aria: 90 NL/min (3 cfm)
  • Tensione di alimentazione: 230 V 50 Hz o 110 V 60 Hz
  • Massimo consumo energetico: 10 A, 1200 W
Prestazioni

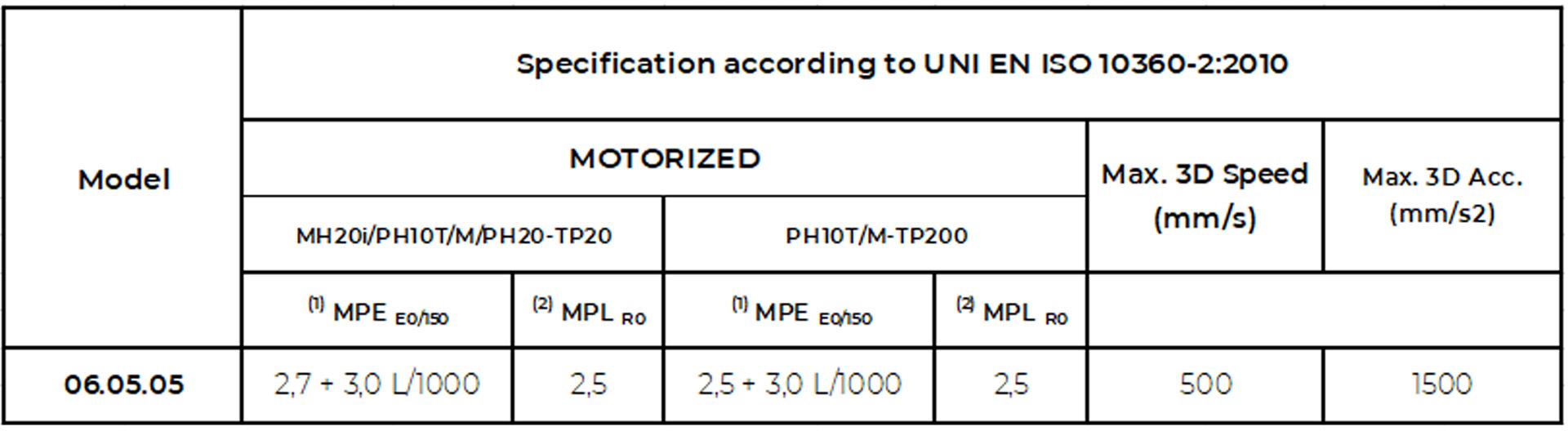

Ciascuna CMM COORD3 è testata secondo le norme UNI EN ISO 10360-2.

Performance data are only valid if the following specifications are met:

  • PH10T/M/PH20-TP20/TP200: Tip diameter Ø 4 mm x Stylus length 10 mm
  • MH20i-TP20: Tip diameter Ø 4 mm x Stylus length 10 mm
  • L = measuring length in mm
  • Ambient temperature Range: T: 18 ÷ 22 °C;

    Max. Gradients: 0,5 °K/h – 2,0 °K/24h – 0,5 °K/m

    (1) Maximum Permissible Error according UNI EN ISO 10360-2:2010

    (2) Maximum Permissible Limit according UNI EN ISO 10360-2:2010

Opzioni
  • Touch Station opzionale della CMM per un’ergonomia superiore per l’utente
  • Compensazione termica dinamica
  • Sistema di isolamento dalle vibrazioni pneumatiche
  • Essiccatore d’aria
  • Kit di fissaggio delle parti modulari
