Entraînement par friction sans hystérésis sur tous les axes

Mât rigide à support pneumatique avec rail protégé par un soufflet.

Table avec un large accès pour faciliter le chargement des pièces

  • Entraînement par friction sans hystérésis sur tous les axes

  • Mât rigide à support pneumatique avec rail protégé par un soufflet.

  • Table avec un large accès pour faciliter le chargement des pièces

cmm BRIDGE | ares

Haute performance pour le contrôle dimensionnel pour des applications de métrologie dans différents domaines.

Pont CMM | ares

Les ARES se caractérisent par une faible hauteur totale, inférieure à celle de la plupart des MMT du marché, et sont également disponibles avec un support à section basse pour réduire la hauteur totale de 100 mm supplémentaires.

Cette caractéristique fait de l'Ares la solution idéale pour les laboratoires de contrôle dont les plafonds sont bas

Les MMT ARES peuvent être fournies en configuration manuelle ou CNC, avec la possibilité de faire évoluer une unité manuelle vers une version CNC complète à une date ultérieure.

Deux niveaux de performance sont disponibles :

  • ARES : pour les applications standard
  • ARES NT : pour des performances avec des exigences plus élevées. ARES NT possède une colonne d'axe Z en carbure de silicium qui augmente la rigidité globale de la plate-forme de mesure. Ce système de MMT unique pour les applications de métrologie de haute précision utilise la gamme complète des technologies de balayage de Renishaw.

ares CMM

caractéristiques générales
ARES est disponible en versions de 500 mm et 700 mm de largeur de pont et s'impose sans aucun doute comme la MMT idéale pour les ateliers.
Caractéristiques et avantages
  • Cadre en alliage ultra-rigide assurant une rigidité maximale pour les applications de balayage
  • Structure à diffusion thermique rapide due à des conditions environnementales changeantes
  • Extrusion de la poutre de pont conçue par FEA, permettant un moment d'inertie optimal pour une déflexion minimale en cas de fortes accélérations.
  • Table filetée M8 qui s'adapte au système de grand échiquier.
  • Paliers à air rigides pour des coefficients de jeu élevés
  • Contrepoids pneumatique de l'axe Z.
  • Échelles de mesure à flottaison libre d'une résolution de 0,1 micron intégrant un traitement dynamique du signal.
  • Contrôle de mouvement entièrement numérique avec fusion de la trajectoire de la sonde pour des performances optimales.
  • Réducteurs de friction à hystérésis quasi nulle sur tous les axes
  • Système d'amortissement passif des vibrations qui isole les vibrations externes
  • Accès libre à la zone de mesure de tous les côtés
  • Vitesse de positionnement maximale : 517 mm/sec
  • Accélération maximale : 1730 mm/sec2
Ares NT
  • La colonne de l'axe Z en carbure de silicium renforce encore la rigidité.
  • Échelles de mesure optionnellesRenishaw TONiC à résolution de 0,1 micron
  • Système dynamique de compensation de température sans fil comprenant un capteur de température de pièce.
Environnement
  • Température nominale : 20 °C
  • Plage de température métrologique : 18 - 22 °C
  • Gradient de température: 0,5 °C/heure - 2 °C/jour - 0,5 °C/mètre
  • Température de fonctionnement : 15 - 35°C
  • Humidité relative : 40 - 80% (sans condensation)
  • Vibrations acceptables : 30 mm/sec2 1-10 Hz | 15 mm/sec2 10-20 Hz | 50 mm/sec2 20-100 Hz
Services
  • Alimentation en air minimum: 5 bar
  • Consommation d'air : 100 Nl/min
  • Tension d'alimentation : 230 V 50 Hz ou 110 V 60 Hz (+/- 2% monophasé)
  • Faible consommation d'énergie : 10 A 1200 W (1600 W sur les plus grands modèles)
Performance

Chaque MMT COORD3 est testée conformément à la norme EN ISO 10360-2.

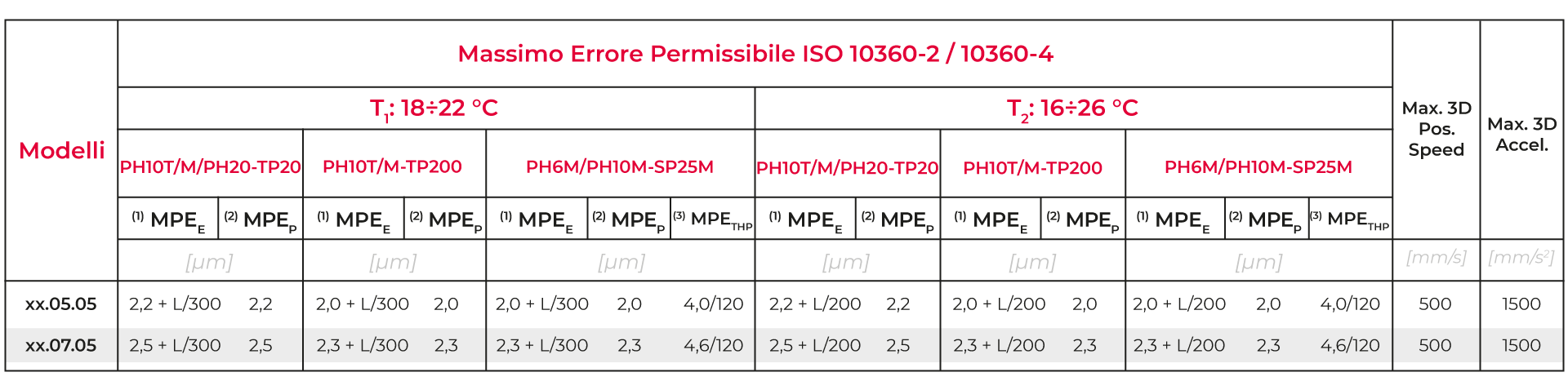

ARES 05.05 / 07.05

Les performances indiquées sont valables dans les conditions suivantes :
- PH10T/M/PH20-TP20/TP-200 : Module SF, stylet Ø 4mm x 10mm
- PH6M/PH10M-SP25MSM1, stylet Ø 5mm x 50mm
- L= longueur de mesure en mm
- Compensation de température multi-sonde (en option)

- Conditions de température ambiante :
T1 : 18÷22°C ; Gradients max. : 0,5 °C/h - 2,0 °C/24h - 0,5°C/m
T2 : 16÷26 °C ; Gradients max. : 1,0 °C/h - 5,0 °C/24h - 1,0 °C/m

[1] Erreur d'indication de la MMT pour les mesures dimensionnelles selon la norme ISO 10360-2.
[2] Erreur de fixation de points selon la norme ISO 10360-2.
[3 ] Erreur de fixation de point lors du balayage selon la norme ISO 10360-4 pour les palpeurs SP25M

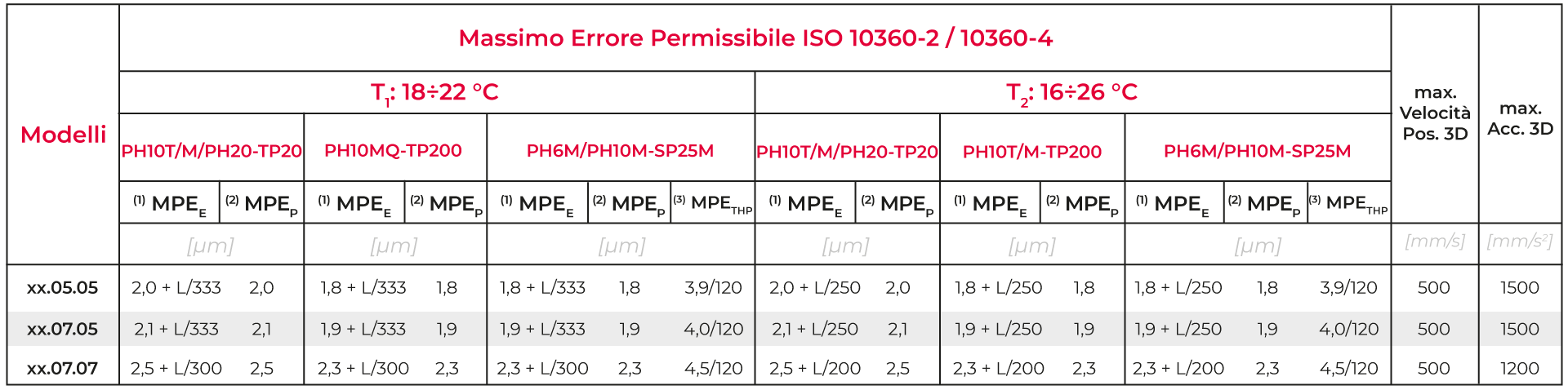

ARES NT 05.05 / 07.05 / 07.07

Les performances indiquées sont valables dans les conditions suivantes :
- PH10T/M/PH20-TP20/TP-200 : Module SF, stylet Ø 4mm x 10mm
- PH6M/PH10M-SP25MSM1, stylet Ø 5mm x 50mm
- L= longueur de mesure en mm
- Compensation de température multi-sonde (en option)

- Conditions de température ambiante :
T1 : 18÷22 °C ; Gradients max. : 0,5 °K/h - 2,0 °K/24h - 0,5°K/m
T2 : 16÷26 °C ; Gradients max. : 1,0 °K/h - 5,0 °K/24h - 1,0 °K/m

[1] Erreur d'indication de la MMT sur les mesures dimensionnelles selon la norme ISO 10360-2
[2] Erreur de fixation de points selon la norme ISO 10360-2.
[3 ] Erreur de fixation de point lors du balayage selon la norme ISO 10360-4 pour les palpeurs SP25M

Options
  • Capteur à balayage laser
  • Compensation dynamique sans fil de la température des machines et des composants
  • Système pneumatique d'isolation des vibrations
  • Kit de verrouillage pour les pièces modulaires
  • Modèles et dimensions
    Les MMT COORD3 ARES sont disponibles avec les courses de mesure suivantes (X.Y.Z mm) :
    7.5.5
    7.7.5 / 10.7.5 / 12.7.5
    7.7.7 / 10.7.7 / 12.7.7
