Sistema di misura a braccio orizzontale con guida longitudinale X fissata al suolo (architettura “Runway”)

CMM horizontal | swan si

La serie SWAN SI offre una soluzione tecnicamente avanzata ed efficiente sotto il profilo dei costi per il controllo dimensionale dei componenti con pareti sottili in lamiera o in plastica tipici dell’industria automobilistica.

Le CMM SWAN SI dispongono di cuscinetti ad aria sia sull’asse X che sull’asse Z che garantiscono un risultato ad alte prestazioni e ad alta precisione. La guida dell’asse X si trova sul lato del piano di supporto in ghisa o in granito.

Il leggero e robusto carro mobile costruito interamente in lega leggera di alluminio ed il sistema di scorrimento a doppia guida meccanica con pattini a ricircolo di sfere sul longherone X, garantiscono affidabilità, precisione e velocità di misura.

La SWAN SI può essere installata su un sistema pneumatico di isolamento dalle vibrazioni per l’impiego in contesti produttivi, senza la necessità di una fondazione dedicata per la macchina.

swan si

caratteristiche generali
Caratteristiche e Vantaggi
  • Sistema di misura con Trasduttori ottici lineari
  • Controllo della movimentazione attraverso Servo motori D.C.
  • Guide di scorrimento con pattini ad aria sugli assi Y e Z, guida di precisione sull’asse X
  • Bilanciamento della testa di tipo meccanico con freno di sicurezza
Ambiente
  • Temperatura: (20 ± 2)  °C
  • Gradiente di temperatura: 1 °C/ora – 2 °C/giorno – 0,5 °C/m
  • Vibrazioni accettabili:
    30 mm/sectra 1 e 10 Hz
    15 mm/sec2 tra 10 e 20 Hz
    50 mm/sec2 tra 20 e 100 Hz
Alimentazioni
  • Pressione di alimentazione minima:  0,55 MPa
  • Consumo di aria: 90 Nl/min (14 l/min a 0,55 MPa)
  • Tensione di alimentazione: 230 V 50 Hz
  • Consumo energetico: 10 A 1400 W

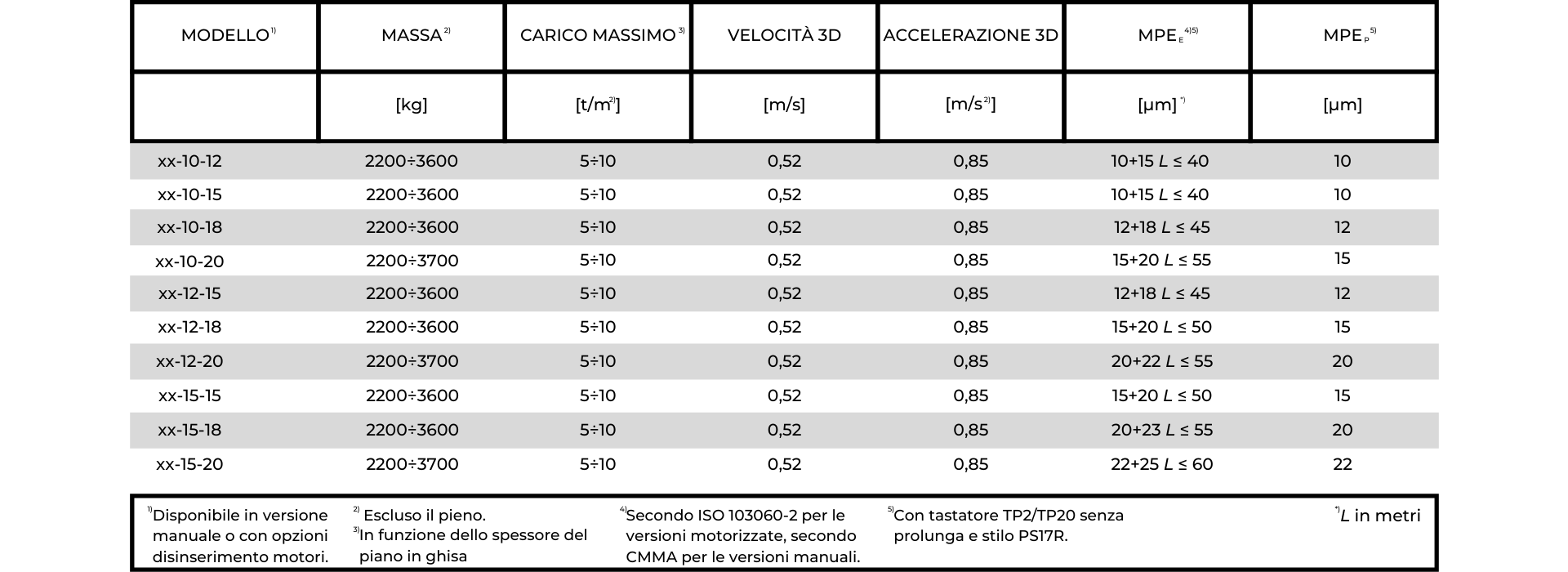

Prestazioni

Ciascuna CMM COORD3 è testata secondo le norme UNI EN ISO 10360-2.



Opzioni
  • Piano di lavoro in ghisa o granito
  • Modelli e dimensioni
    Le CMM COORD3 SWAN SI sono disponibili con le seguenti corse di misurazione (Y.Z mm):
    10.12 /10.15/10.18 /10.20
    12.15 /12.18 /12.20
    15.15 /15.18 /15.20
